5.　ディジタル回路

5.2.　ディジタル IC

5.2.(2)　仕　 　様

5.2.(2-A)　機械的仕様

5.2.(2-A-a)　概　 　要

◆　ここでは、ディジタル IC の機械的仕様 について説明します。IC の仕様は、大きく分けて、電気的仕様と、機械的仕様とに分けられます(図 5.2-7)

[図 5.2-7]　ディジタル IC の仕様

◆　IC は、パッケージ (外装)に収容されています(図 5.2-8)。

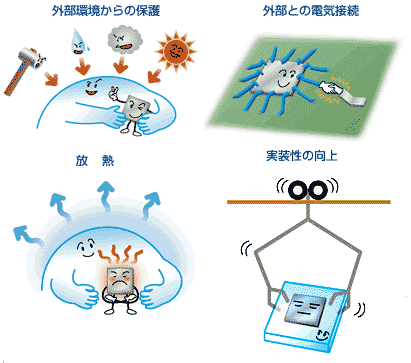

[図 5.2-8]　パッケージの役割

5.2.(2-A-b)　プリント配線基板

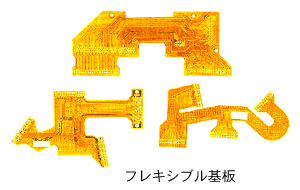

◆　IC は、ほとんどが、プリント配線基板 (プリント基板 、基板 )に実装されます(図 5.2-9)。プリント配線基板の材質は、ガラス布エポキシ (ガラスエポキシ )が、最も普通に使われています。その他、安価な紙フェノール 、特殊用途にテフロン などがあります。テフロンは、高価ですが、耐熱性が高く化学的にも安定で、電気的性質が優れた材質です。フレキシブル基板 は、曲げることができます。

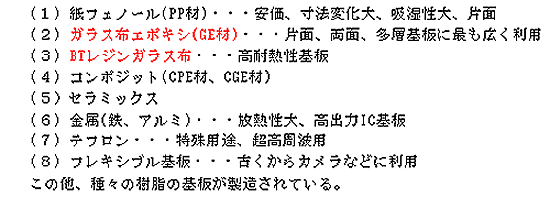

[図 5.2-9]　プリント配線基板の材質

◆　プリント配線基板の設計製造 の工程を、図 5.2-10(アートワーク 、フィルム版 、露光 、エッチング 、機械加工)に示します。

[図 5.2-10]　プリント配線基板の設計・製造(手作業の場合)

◆　現在では、プリント配線基板の設計・製造は、手作業ではありません。CAD (コンピュータによる設計) を利用しています(図 5.2-11)。CAD では、ガーバーファイル (ガーバーデータ )を使用します。ガーバーファイルは、プリント配線基板の製作を自動化するためのデータ(穴の位置、大きさ、線の太さなど)を所定の形式で収容したものです。

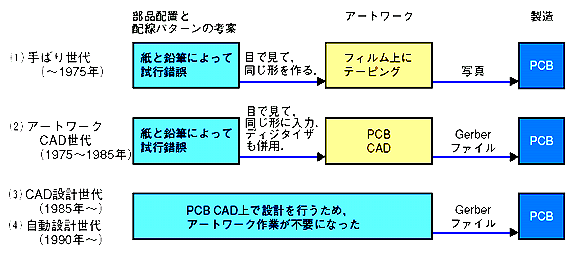

[図 5.2-11]　プリント配線基板の設計・製造(自動化)

5.2.(2-A-c)　部品の実装

◆　でき上がったプリント配線基板には、電子部品を実装します(図 5.2-12)。

[図 5.2-12]　プリント配線基板への部品実装工程

◆　電子部品 の、プリント配線基板への実装 は、はんだ付けによります。はんだ付け の方法には、挿入実装 と表面実装 の 2 種類があります(図 5.2-13)。スルーホール は、挿入実装において、IC のピン(足)を挿入するための穴です。

[図 5.2-13]　電子部品の実装方法

5.2.(2-A-d)　パッケージ

◆　これに伴って、電子部品にも、表面実装用部品と挿入実装用部品とがあります。IC のパッケージを、図 5.2-14 に示します。

[図 5.2-14]　IC の各種パッケージ
